Datos del producto:
Pago y Envío Términos:
|
| Aplicación: | Red de FTTH FTTB FTTX | pérdida de retorno: | SM >60dB MM>30dB |
|---|---|---|---|
| Longitud del cable: | el 1m o modificado para requisitos particulares | Pérdida de inserción: | ≤0.7dB |

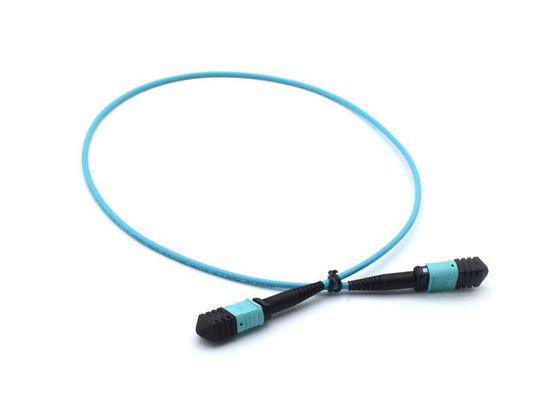

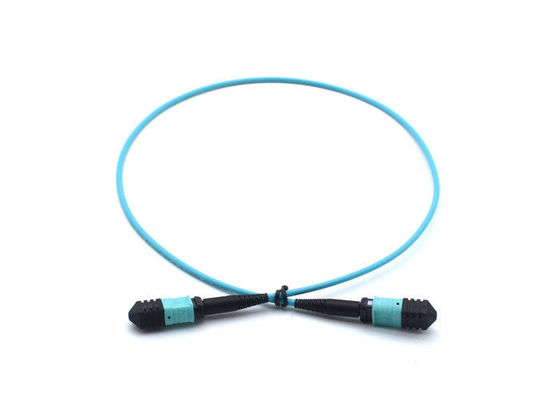

| nombre: | patchcord de la fibra óptica MPO | Temperatura de funcionamiento: | -40~75 ℃ |
| Alta luz: | mpo mtp patch cord,duplex fiber optic patch cord |
||
1. Características:
IEC61754-7 y GR-1435-CORE obedientes.
El diseño modular, enchufe-cerrando la estructura, fácil para la prueba, instala, quita y ajusta.
Generalmente, solo MTP/los conectores de MPO puede acomodar típicamente 12 o más fibras,
el espacio del cableado de la altura 1U puede acomodar el interfaz óptico de hasta 96 LC, sección.
Gabinete y espacio de rack, gestión de cable fácil del ahorro
Las clases de fibra, telegrafían disponible, para encontrar a diverso cliente necesitan.
Puede la opción del varón, femenina. Alcance la colocación exacta con el adaptador conectado vía
función de colocación del Pin-perno, alta estabilidad.
Capacidad multifilar de la virola, tamaño pequeño, de alta velocidad y alta de cubrir las necesidades de óptico
sistemas de comunicación de la fibra y cableado de alta densidad de gran eficacia de la interconexión.
Para la infraestructura en red futura, Ethernet alto escalable, ayudas y el canal de la fibra
requisitos 10/100-1Gbps.
2. Tipo de MPO/MTP:
| varón (con el Pin), hembra (sin el Pin) | |
| Tipo de la virola | SM estándar, SM de pequeñas pérdidas; Milímetro estándar, milímetro de pequeñas pérdidas |
| Base de la fibra | 4core, 8core, 12core, 24core |
| Color de la vivienda | Verde (SM), beige (milímetro), amarillo (SM de pequeñas pérdidas), azul (OM3 50/125) |
| Manera de pulido | PC, APC |
| Tipo de cable | Cable de cinta, fibra de la cinta, mini cable de 3.0m m (250um12F, 24F), cable de 0.9m m |
3. Peticiones de la prueba de MPO/MTP
a. Petición de Endface:
| 400 X | Descripción del defecto | Permita la cantidad | |
| Fibra (9um, 50um, 62.5um) | Rasguños del blanco | ≤3um | No limitado |
| Punto | ≤2um | 5 PCS | |
| Defecto | / | Ningún permitido | |
| Revestimiento (62.5-125um) |
Rasguños del blanco | ≤3um | No limitado |
| ≤5um | 1 PCS | ||
| Rasguños del negro | ≤3um | 2 PCS | |
| Punto negro | ≤2um | No limitado | |
| ≤5um | 3 PCS | ||
| Defecto | ≤2um | Alrededor de no limitado | |
| ≤15um | La longitud total es menos que la longitud lateral 1/4 | ||
| Anillo plástico | / | No limitado | |
b. Funcionamiento:
| MPO/MTP | Virola del estándar del SM | Virola de pequeñas pérdidas del SM | Virola del estándar del milímetro | Virola de pequeñas pérdidas del milímetro | |
| Pérdida de IL | Típico | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| Máximo | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
| ≥ 40dB de la PC | |||||
| Repetibilidad | ≤0.30dB (tape más de 500 veces) | 0.30dB (tape más de 1000 veces) | |||
| Capacidad de intercambio | ≤0.30dB (con cualquiera un conector a juego) | ||||
| Resistencia a la tensión | ≤0.30dB (tensión máxima 66N) | ||||
| Choque | ≤0.30dB (10~55Hz) | ||||
| Gama de temperaturas | -40°C ~ +75°C | ||||
c. Indicadores de interferencia:
| Conector de MPO/MTP | Prueba de la dimensión 3D |
| Radio de curvatura | X ≥2000mm, Y ≥50mm |
| Altura de la fibra | 1000~4000 nanómetro |
| Ángulo de Endface | X ±0.3°, Y ±0.3° |
| Inmersión de la base | ±300nm |
d. Tolerancia de la longitud:
| Longitud (M) | Tolerancia |
| ≤10 | El + 10CM |
| 10 |
El + 15CM |
| >30 | el + 10% |
4. Uso:
Telecomunicación
Redes de ordenadores
Redes de CATV
Terminación activa del dispositivo
